    网络拓扑是指网络中各个节点（如计算机、服务器、交换机、路由器等）的连接方式和布局。选择合适的拓扑结构对网络的性能、可靠性和成本至关重要。

    理解网络拓扑的概念,需要注意以下几个问题:

• 拓扑学是几何学的一个分支,它是从图论演变而来的。拓扑学是将实体抽象成与其大小、形状无关的点,将连接实体的线路抽象成线,进而研究点、线、面之间的关系。

• 计算机网络拓扑通过网中节点与通信线路之间的几何关系表示网络结构,反映出各个网络实体之间的结构关系。

• 计算机网络拓扑是指通信子网的拓扑结构。

• 设计计算机网络的第一步就是要解决以下问题:在给定了计算机位置,保证一定的网络响应时间、吞吐量和可靠性的条件下,通过选择适当的通信线路、带宽与连接方式,使整个网络的结构合理。

•

    以下是几种最常见的网络拓扑结构：

1、星型拓扑

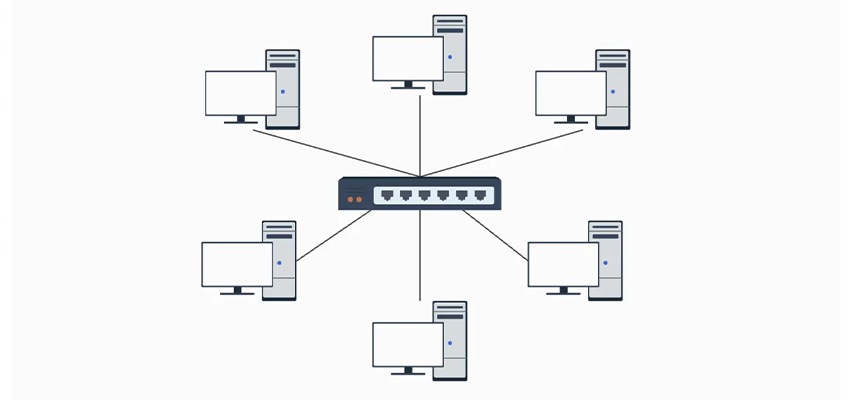

图示描述：所有网络节点都直接连接到一个中央设备（如交换机或集线器）上，形成一个星形放射状。任何两个节点之间的通信都必须经过这个中央节点。

特点：

• 节点通过点-点通信线路与中心节点连接。

• 中心节点控制全网的通信,任何两个节点之间的通信都要通过中心节点。

• 星状拓扑结构简单,易于实现,便于管理。

• 中心节点是全网性能与可靠性的瓶颈,中心节点故障可能造成全网瘫痪。

优点：

• 易于管理和扩展：增加或减少节点非常方便，不影响其他设备。

• 故障隔离容易：单个节点的故障不会影响整个网络，只会影响该节点本身。

• 易于排查故障：问题通常容易定位到具体线路或节点。

缺点：

• 中央节点是单点故障：如果中央设备（交换机）损坏，整个网络会瘫痪。

• 成本较高：需要更多的电缆和一个中央设备。

应用场景：

• 最常见的现代局域网：几乎所有家庭的Wi-Fi网络（路由器作为中心）和办公室的有线网络（交换机作为中心）都采用这种结构。

• 企业网络和学校机房。

2、总线型拓扑

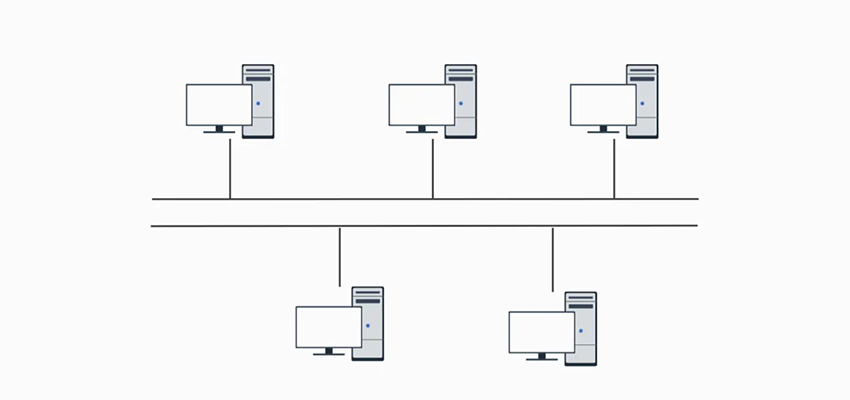

图示描述： 所有节点都连接在一根中央电缆（称为“总线”或“主干”）上。数据在总线上双向传输，所有节点都能收到数据，但只有目标地址匹配的节点才会接收。

特点：

• 所有节点连接到一条作为公共传输介质的总线,以广播方式发送和接收数据。

• 当一个节点利用总线发送数据时,其他节点只能接收数据。

• 如果有两个或两个以上的节点同时发送数据,就会出现冲突,造成传输失败。

• 总线拓扑结构的优点是结构简单,缺点是必须解决多个节点访问总线的介质访问控制问题。

优点：

• 布线简单，成本低：早期只需要一根同轴电缆即可连接所有设备，节省线材。

缺点：

• 故障难以排查：如果总线出现故障，整个网络会中断，且定位故障点困难。

• 性能随设备增加而下降：所有设备共享带宽，节点过多时，冲突会增加，效率急剧下降。

• 扩展性差：添加新设备可能会需要中断网络。

应用场景：

• 现在已很少见，主要用于早期的局域网，如使用同轴电缆的10Base2、10Base5以太网。

• 一些传统的工业控制网络可能还会使用。

3、 环型拓扑

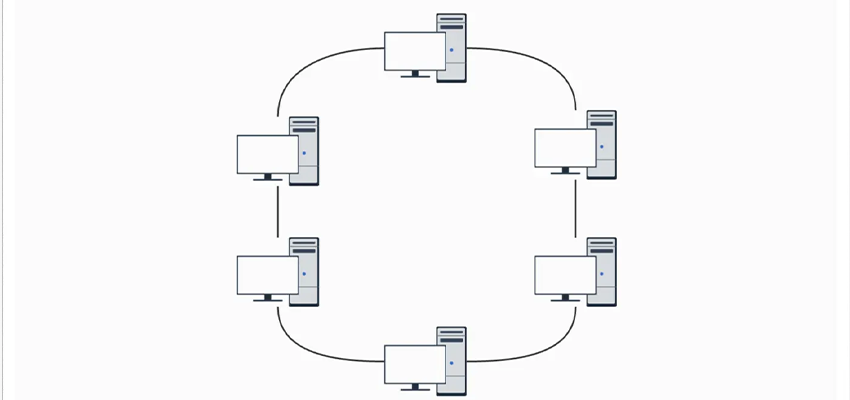

图示描述： 每个节点只与它左右相邻的两个节点连接，形成一个闭合的环。数据沿着环单向（或双向）传输，依次通过每个节点。

特点：

• 节点通过点-点通信线路连接成闭合环路

• 环中数据将沿一个方向逐站传送。

• 环状拓扑结构简单,传输延时确定。

• 环中每个节点与连接节点之间的通信线路都会成为网络可靠性的瓶颈。环中任何一个节点或线路出现故障,都可能造成网络瘫痪。

• 为了方便节点的加入和撤出环,控制节点的数据传输顺序,保证环的正常工作,需要设计复杂的环维护协议。

优点：

• 数据传输有序：不会发生数据冲突。

• 在节点数量多时性能表现相对稳定。

缺点：

• 可靠性差：任何一个节点或一段电缆的故障都会导致整个网络瘫痪。

• 扩展和配置麻烦：添加或移除节点需要中断网络。

应用场景：

• 令牌环网络：IBM的令牌环网络是经典应用，但现在已基本被淘汰。

• 光纤分布式数据接口：FDDI网络采用双环结构以提高可靠性，曾用于校园主干网。

• 一些同步光纤网络（如SONET/SDH）仍使用环型拓扑。

4、网状拓扑

图示描述： 每个节点都与其他一个或多个节点直接连接。分为全网状（每个节点都与其他所有节点直接相连）和部分网状（节点只与它需要频繁通信的节点直接相连）。

特点：

• 节点之间的连接是任意的,没有规律。

• 网状拓扑的优点是系统可靠性高网状拓扑结构复杂,必须采用路由选择算法、流量控制与拥塞控制方法。

优点：

• 极高的可靠性和冗余：拥有多条路径，单点故障不会影响整体连通性。

• 性能高：数据可以直接在两个节点间传输。

缺点：

• 成本极高：需要大量的电缆和端口，布线复杂。

• 管理和维护复杂。

应用场景：

• 互联网骨干网：核心路由器之间通常以部分网状连接，确保稳定。

• 军事指挥系统、关键任务基础设施（如电网控制系统），要求极高的可靠性。

• 无线Mesh网络：如智能家居设备（ZigBee）、城市无线覆盖、灾难应急通信。

5、树型拓扑

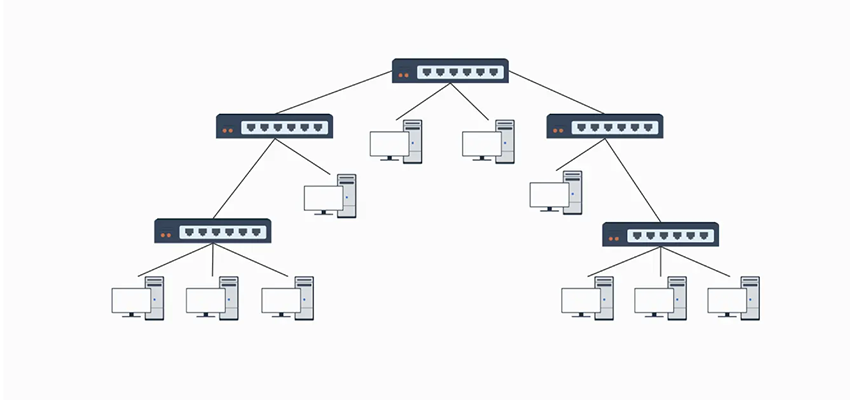

图示描述： 形状像一棵倒立的树，是星型拓扑和总线拓扑的扩展。多个星型网络通过一个总线主干连接起来。

特点：

• 节点按层次进行连接,主要在上、下层节点之间交换数据,相邻及同层节点之间通常不交换数据,或数据交换量较小。

• 树状拓扑可以看成星状拓扑的一种扩展，树状拓扑网络适用于汇集信息。

优点：

• 易于扩展：可以很容易地添加新的分支。

• 故障隔离：单个分支的故障可以被隔离。

缺点：

• 对根节点的依赖性大：顶层节点如果故障，其下属的所有分支都会受影响。

• 布线比纯星型复杂。

应用场景：

• 大型企业网络：总部核心交换机（根）连接各楼层或各部门的接入交换机（分支）。

• 广播电视网络、有线电视网络（HFC）。

6、混合型拓扑

描述： 由两种或多种上述基本拓扑结构组合而成。例如，一个星型-总线混合拓扑可能由几个星型网络通过一条总线连接起来。

优点：

• 结合了所组成拓扑的优点，灵活性强，能满足复杂的网络需求。

缺点：

• 设计和管理可能非常复杂。

应用场景：

• 超大型企业网络、校园网、数据中心。实际中的大型网络几乎都是混合型拓扑。
