华为浪潮戴尔惠普联想 IBM服务器硬盘指示灯绿灯黄灯含义汇总 | 爱包干™

来源:原创内容 | 作者:爱包干IT网络服务 | 发布时间 :2025-07-11 | 55 次浏览: | 分享到:

爱包干™在服务器维护过程中，最常见的服务器故障问题就是硬盘故障。

服务器硬盘指示灯是判断硬盘运行状态的第一道防线，不同品牌对指示灯颜色、闪烁频率的定义有显著差异。

下文中如果出现1HZ或1赫兹，代表指示灯闪缩频率，1赫兹表示每秒闪烁1次，4赫兹则表示每秒闪烁4次，以此类推。

以下是主流品牌的硬盘指示灯含义详解，按品牌分类整理并整理目录：

一、华为服务器RH2285H V2

该款服务器有8硬盘、14硬盘以及26硬盘版本，但只是硬盘数量的区别，指示灯含义相同。下面展示华为服务器RH2285H V2（14硬盘）硬盘指示灯位置及含义：

位置图：

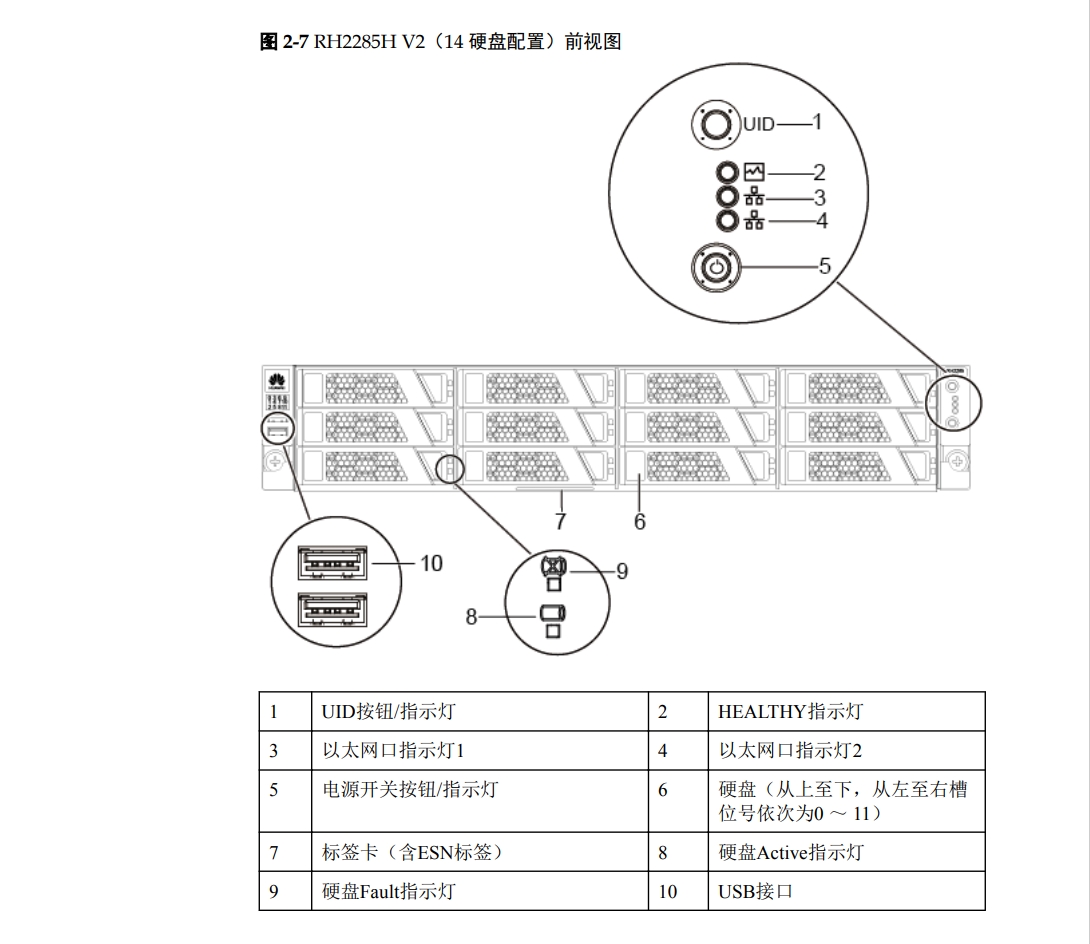

华为服务器硬盘指示灯含义

含义：

指示灯

颜色

状态说明

硬盘Active指示灯

（上图8号）

绿

常亮：表示硬盘正常工作。

闪烁：表示硬盘正在读写数据。

灭：硬盘没有安装或者安装错误。

硬盘Fault指示灯

（上图9号）

黄色

常亮：表示硬盘故障。

闪烁：表示硬盘RAID正在重构。

灭：表示硬盘运作正常。

二、浪潮英信服务器 NF5688M6

该服务器硬盘指示灯分为SAS/SATA硬盘指示灯与NVMe 硬盘指示灯，下面分别展示浪潮英信服务器 NF5688M6硬盘指示灯位置及含义：

1、SAS/SATA硬盘指示灯

位置图：

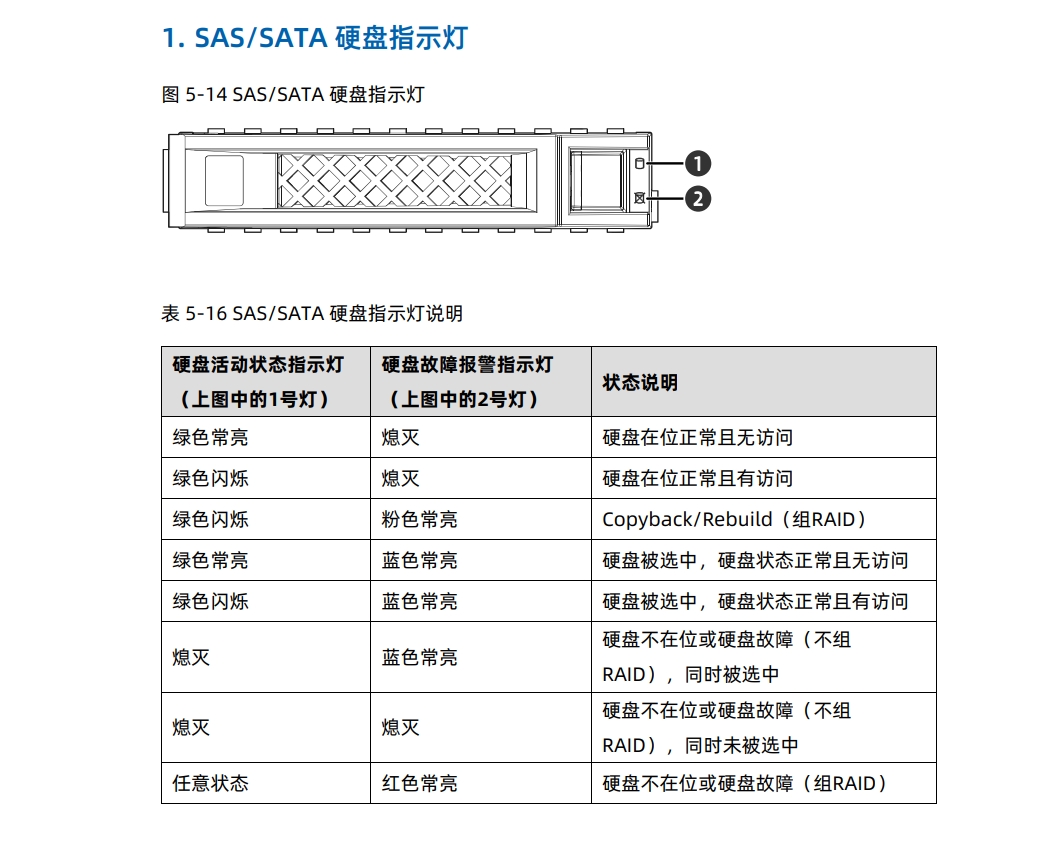

浪潮英信服务器SATA硬盘指示灯含义

含义：

硬盘活动状态灯（上图1号灯）	硬盘故障报警指示灯（上图2号灯）	状态说明
绿灯常亮	熄灭	硬盘在位正常且无访问
绿灯闪烁	熄灭	便盘在位正常且有访问
绿灯闪烁	粉色常亮	Copyback/Rebuild(组RAID)
绿灯常亮	蓝色常亮	硬盘被选中，硬盘状态正常且无访问
绿灯闪烁	蓝色常亮	硬盘被选中，硬盘状态正常且有访问
熄灭	蓝色常亮	硬盘不在位或硬盘故障(不组RAID)，同时被选中
熄灭	熄灭	硬盘不在位或硬盘故障(不组RAID)，同时未被选中
任意状态	红色常亮	硬盘不在位或硬盘故障(组RAID)

2、NVMe 硬盘指示灯

位置图：

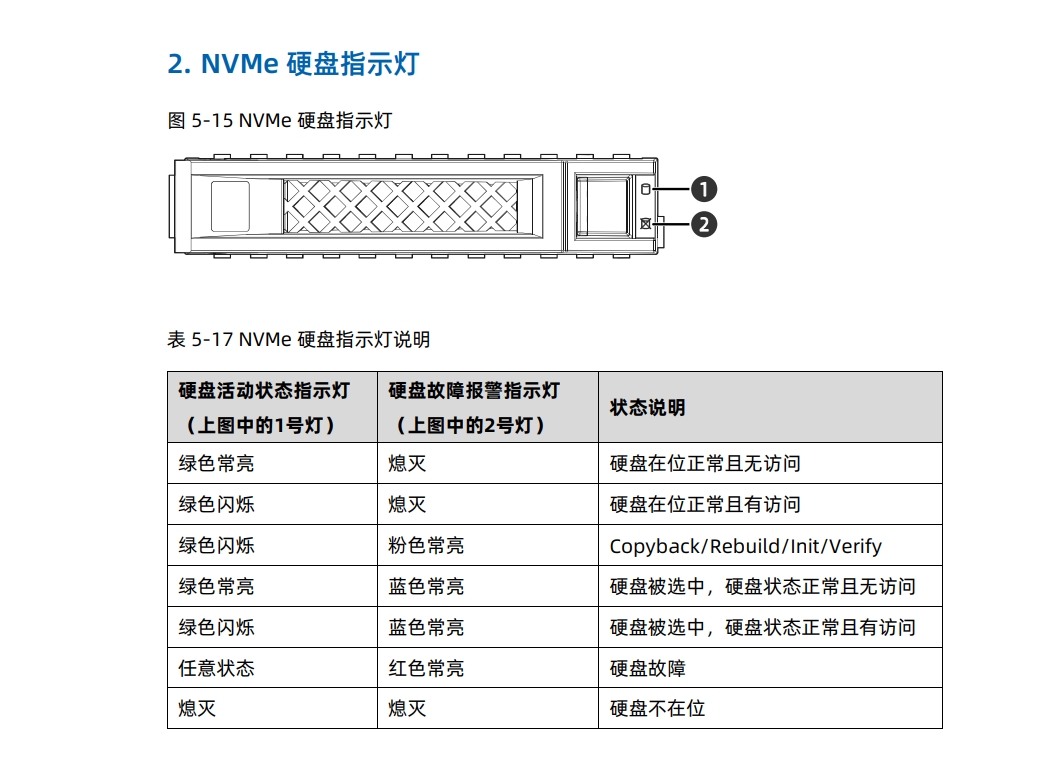

浪潮英信服务器NVMe硬盘指示灯含义

含义：

硬盘活动状态灯（上图1号灯）	硬盘故障报警指示灯（上图2号灯）	状态说明
绿灯常亮	熄灭	硬盘在位正常且无访问
绿灯闪烁	熄灭	便盘在位正常且有访问
绿灯闪烁	粉色常亮	Copyback/Rebuild/lnit/Verify
绿灯常亮	蓝色常亮	硬盘被选中，硬盘状态正常且无访问
绿灯闪烁	蓝色常亮	硬盘被选中，硬盘状态正常且有访问
任意状态	红色常亮	硬盘故障
熄灭	熄灭	硬盘不再位

三、戴尔服务器poweredge-R720

该服务器硬盘指示灯分为两种模式，如果硬盘驱动器处于 Advanced Host Controller Interface(AHCI)(高级主机控制器接口)模式，则状态指示灯(右侧)不工作并保持熄灭。

下面讲解RAID模式下戴尔服务器poweredge-R720硬盘指示灯含义：

位置图：

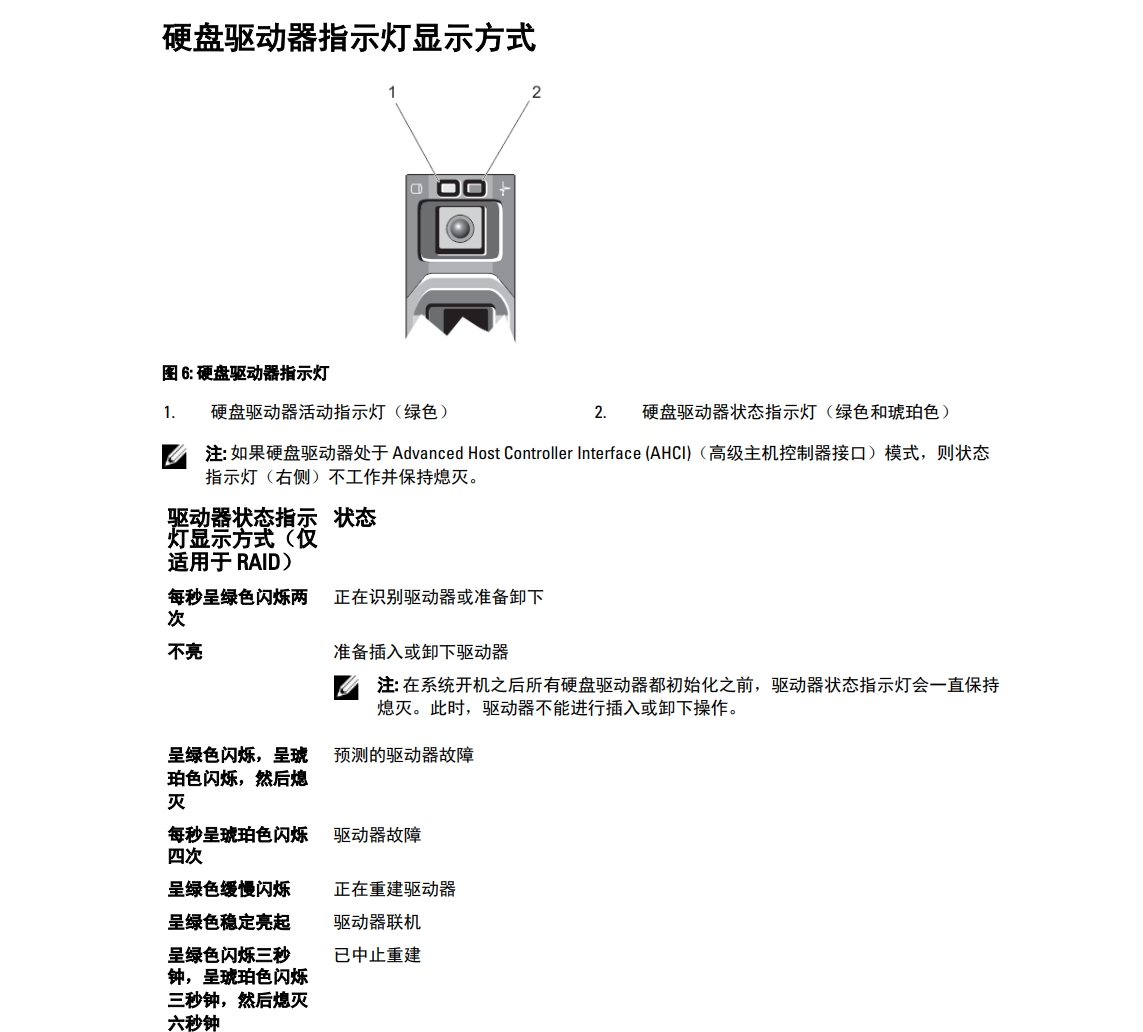

戴尔服务器硬盘指示灯含义

含义：

状态指示灯（仅适用于RAID）	状态
每秒呈绿色闪烁两次	正在识别驱动器或准备卸下
不亮	准备插入或卸下驱动器（在系统开机之后所有硬盘驱动器都初始化之前，驱动器状态指示灯会一直保持熄灭。此时，驱动器不能进行插入或卸下操作。）
呈绿色闪烁，呈琥珀色闪烁，然后熄灭	预测的驱动器故障
每秒呈琥珀色闪烁四次	驱动器故障
呈绿色缓慢闪烁	正在重建驱动器
呈绿色稳定亮起	驱动器联机
呈绿色闪烁三秒钟，呈琥珀色闪烁三秒钟，然后熄灭六秒钟	已中止重建

四、惠普服务器HPE-DL380-Gen10

该服务器硬盘指示灯分为三种，SAS/SATA硬盘指示灯、Smart Carrier NVMe (SCN) 驱动器 LED 指示灯、以及uFF 驱动器指示灯，下面分别展示惠普服务器硬盘指示灯位置及含义：

1、SAS/SATA硬盘指示灯

位置图：

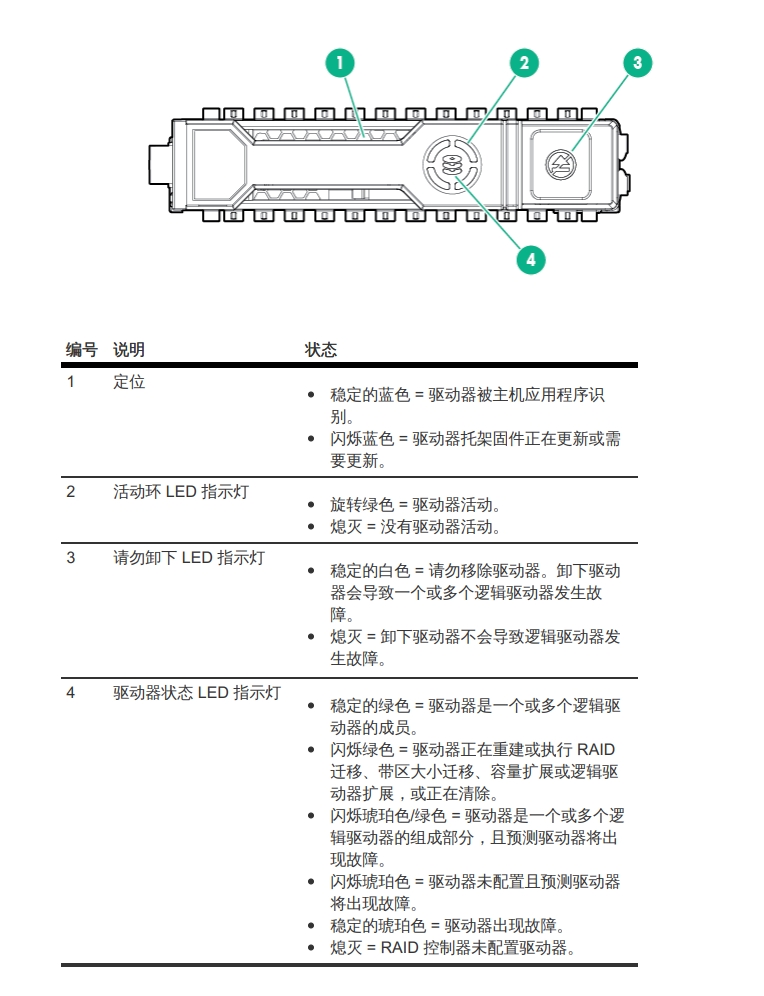

惠普服务器SATA硬盘指示灯含义

含义：

编号	说明	状态
1	定位	l 稳定的蓝色=驱动器被主机应用程序识别。 l 闪烁蓝色=驱动器托架固件正在更新或需要更新。
2	活动环 LED 指示灯	l 旋转绿色=驱动器活动。 l 熄灭=没有驱动器活动。
3	请勿卸下 LED 指示灯	l 稳定的白色=请勿移除驱动器。卸下驱动器会导致一个或多个逻辑驱动器发生故障。 l 熄灭=卸下驱动器不会导致逻辑驱动器发生故障。
4	驱动器状态 LED 指示灯	l 稳定的绿色=驱动器是一个或多个逻辑驱动器的成员。 l 闪烁绿色=驱动器正在重建或执行 RAID迁移、带区大小迁移、容量扩展或逻辑驱动器扩展，或正在清除。 l 闪烁琥珀色/绿色=驱动器是一个或多个逻辑驱动器的组成部分，且预测驱动器将出现故障。 l 闪烁琥珀色=驱动器未配置且预测驱动器将出现故障。 l 稳定的琥珀色=驱动器出现故障。 l 熄灭=RAID 控制器未配置驱动器

2、Smart Carrier NVMe (SCN) 驱动器 LED 指示灯

位置图：

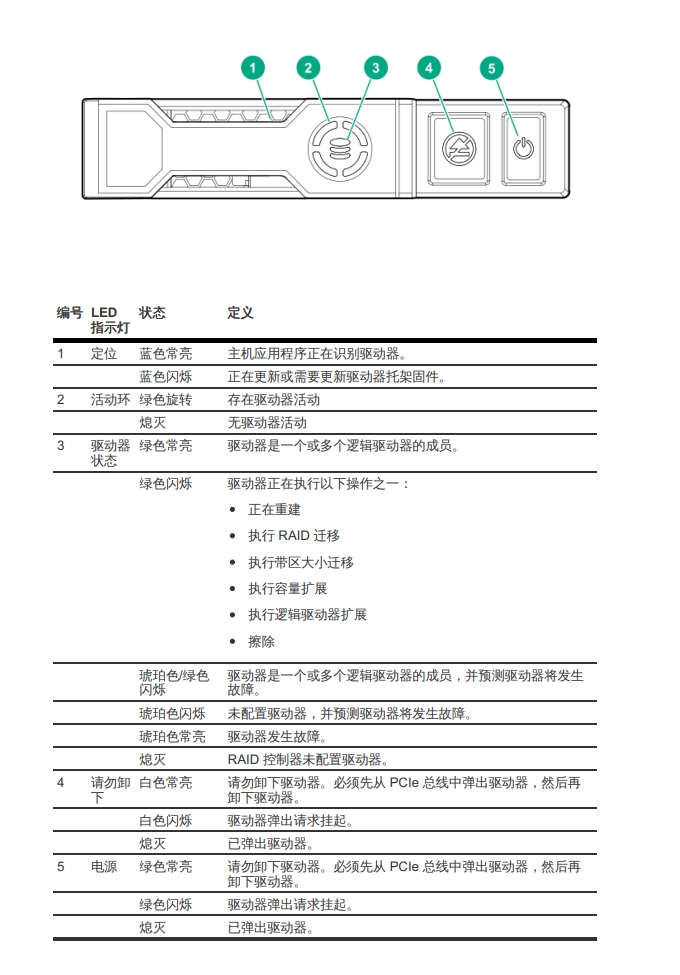

惠普服务器NVMe硬盘指示灯含义

含义：

编号	LED指示灯	状态	定义
1	定位	蓝色常亮	主机应用程序正在识别驱动器。
		蓝色闪烁	正在更新或需要更新驱动器托架固件。
2	活动环	绿色旋转	存在驱动器活动
		熄灭	无驱动器活动
3	驱动器状态	绿色常亮	驱动器是一个或多个逻辑驱动器的成员。
		绿色闪烁	l 驱动器正在执行以下操作之一: l 正在重建 l 执行 RAID 迁移 l 执行带区大小迁移 l 执行容量扩展 l 执行逻辑驱动器扩展 l 擦除
		琥珀色/绿色闪烁	驱动器是一个或多个逻辑驱动器的成员，并预测驱动器将发生故障。
		琥珀色闪烁	未配置驱动器，并预测驱动器将发生故障。
		琥珀色常亮	驱动器发生故障。
		熄灭	RAID 控制器未配置驱动器。
4	请勿卸下	白色常亮	请勿卸下驱动器。必须先从 PCle 总线中弹出驱动器，然后再卸下驱动器。
		白色闪烁	驱动器弹出请求挂起。
		熄灭	已弹出驱动器。
5	电源	绿色常亮	请勿卸下驱动器。必须先从 PCle 总线中弹出驱动器，然后再卸下驱动器。
		绿色闪烁	驱动器弹出请求挂起。
		熄灭	已弹出驱动器。

3、以及uFF 驱动器指示灯

位置图：

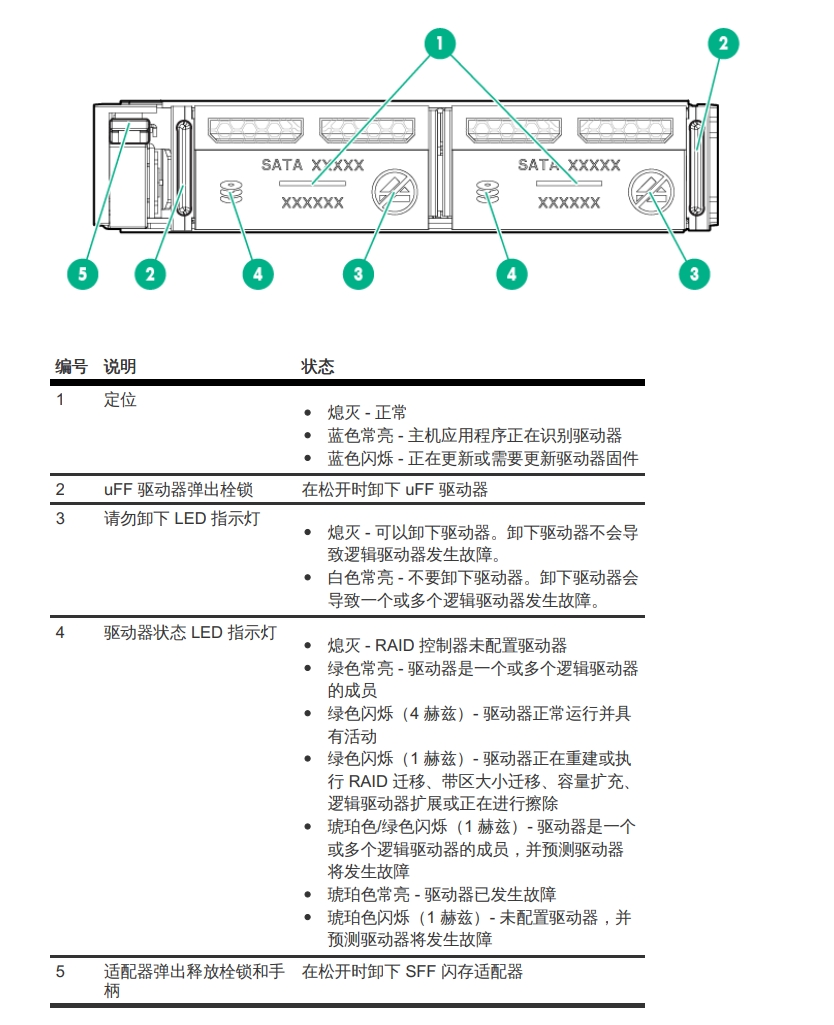

惠普服务器uFF硬盘指示灯含义

含义：

编号	说明	状态
1	定位	l 熄灭-正常 l 蓝色常亮-主机应用程序正在识别驱动器 l 蓝色闪烁-正在更新或需要更新驱动器固件
2	uFF 驱动器弹出栓锁	在松开时卸下 uFF 驱动器
3	请勿卸下 LED 指示灯	l 熄灭-可以卸下驱动器。卸下驱动器不会导致逻辑驱动器发生故障。 l 白色常亮-不要卸下驱动器。卸下驱动器会导致一个或多个逻辑驱动器发生故障。
4	驱动器状态 LED 指示灯	l 熄灭-RAID 控制器未配置驱动器华绿色常亮-驱动器是一个或多个逻辑驱动器的成员 l 绿色闪烁(4 赫兹)-驱动器正常运行并具有活动 l 绿色闪烁(1 赫兹)-驱动器正在重建或执章行 RAID 迁移、带区大小迁移、容量扩充、逻辑驱动器扩展或正在进行擦除 l 琥珀色/绿色闪烁(1 赫兹)-驱动器是一个或多个逻辑驱动器的成员，并预测驱动器将发生故障 l 琥珀色常亮-驱动器已发生故障 l 琥珀色闪烁(1 赫兹)-未配置驱动器，并预测驱动器将发生故障
5	适配器弹出释放栓锁和手柄	在松开时卸下 SFF 闪存适配器

五、联想服务器SD530

该服务器硬盘指示LED灯可能在硬盘正面的不同位置，具体取决于所安装的硬盘类型。

下面讲解联想服务器SD530硬盘指示灯含义：

位置图：

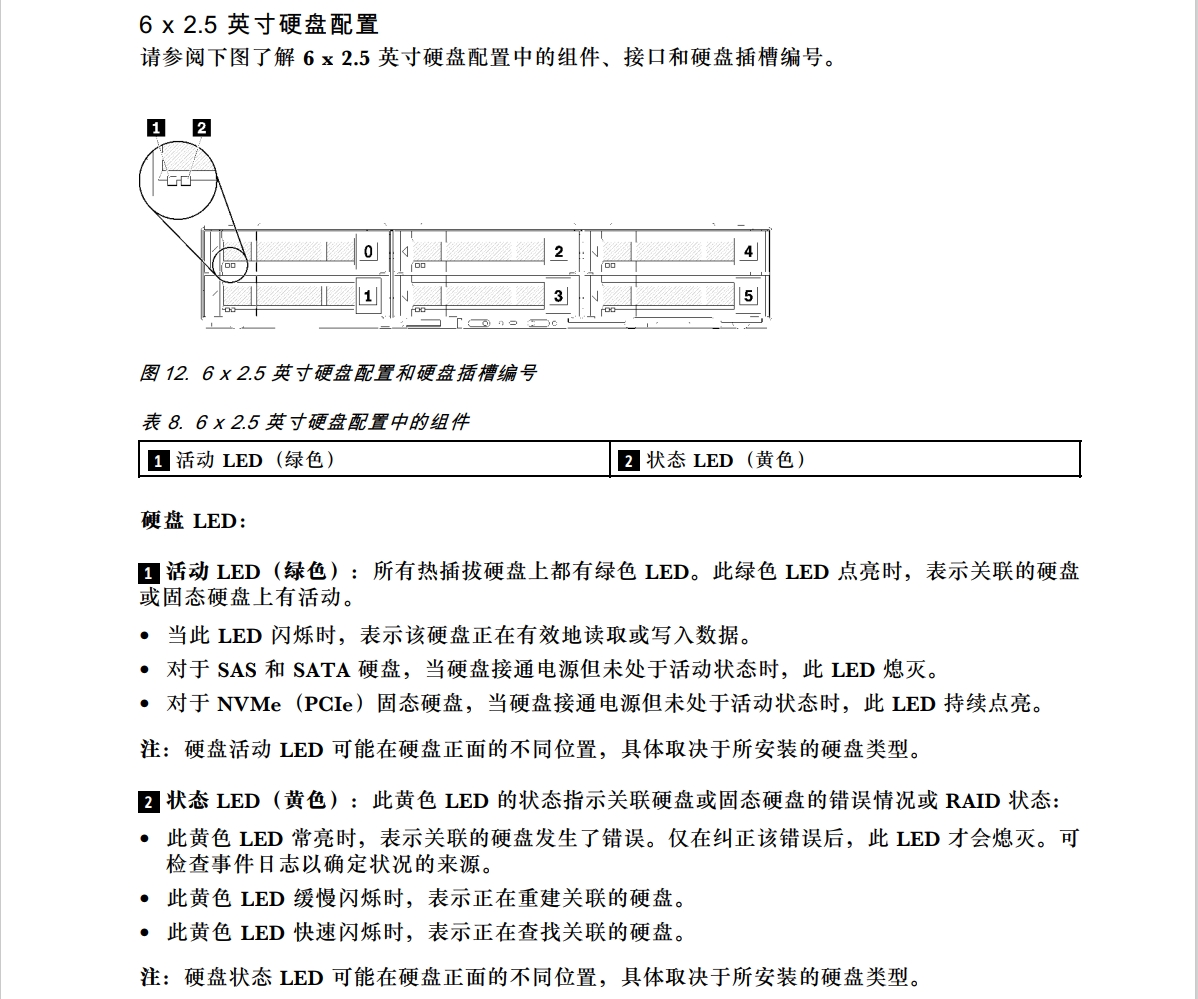

联想服务器硬盘指示灯含义

含义：

编号	指示灯	含义
1	活动 LED(绿色)	所有热插拔硬盘上都有绿色 LED。此绿色 LED 点亮时，表示关联的硬盘或固态硬盘上有活动。
		l 当此LED闪烁时，表示该硬盘正在有效地读取或写入数据。 l 对于 SAS 和 SATA 硬盘，当硬盘接通电源但未处于活动状态时，此 LED 熄灭。 l 对于 NVMe(PCIe)固态硬盘，当硬盘接通电源但未处于活动状态时，此 LED 持续点亮。
2	状态 LED(黄色)	此黄色 LED 的状态指示关联硬盘或固态硬盘的错误情况或 RAID 状态。
		l 此黄色 LED 常亮时，表示关联的硬盘发生了错误。仅在纠正该错误后，此 LED 才会熄灭。可检查事件日志以确定状况的来源。 l 此黄色 LED 缓慢闪烁时，表示正在重建关联的硬盘。 l 此黄色 LED 快速闪烁时，表示正在查找关联的硬盘。

六、IBM服务器X3650 M3

该服务器在电源开关的区域，有状态灯，如果状态指示灯闪烁黄灯，那么可以通过拉开旁边蓝色把手，就可以看到一个状态面板，上面不止有硬盘指示灯，其中dasd 指示灯显示硬盘故障。

下面讲解BM服务器X3650 M3状态面板指示灯含义：

位置图：

IBM服务器状态指示灯面板含义

含义：

指示灯	含义
ps1 指示灯	当此指示灯发亮时，表明电源1 出现故障。
ps2 指示灯	当此指示灯发亮时，表明电源2 出现故障。
temp 指示灯	当此指示灯发亮时，表明系统温度超出阈值级别。
风扇指示灯	当此指示灯点亮时，表明散热风扇或电源风扇出现故障或运行太慢。风扇发生故障还会导致over temp 指示灯发亮
vrm 指示灯	当此指示灯发亮时，表明微处理器托盘上的某个vrm 出现故障。
cpu 指示灯	当此指示灯发亮时，表明某个微处理器出现故障。
pci 指示灯	当此指示灯发亮时，表明某个pci 总线发生错误。
mem 指示灯	当此指示灯发亮时，表明发生内存错误。
dasd 指示灯	当此指示灯发亮时，表明某个热插拔硬盘驱动器出现故障。
nr 指示灯	当此指示灯发亮时，表明存在两个电源但电源并不冗余。
nmi 指示灯	当此指示灯发亮时，表明出现一个不可屏蔽中断（nmi）。
sp 指示灯	当此指示灯发亮时，表明服务处理器遇到错误。
exp 指示灯	当此指示灯发亮时，表明某个连接的i/o 扩展单元出现故障。
log 指示灯	当此指示灯发亮时，表明您应该查看事件日志或remote supervisor
over spec指示灯	当此指示灯发亮时，表明对电源的需求超过了指定的电源供应。
remind 按钮	按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置于提醒方式。在提醒方式下，故障并没有清除但系统错误指示灯会闪烁（每2 秒闪烁一次）而不是持续发亮；如果出现另一个系统错误，则系统错误指示灯将会持续发亮。
